Come analizzare lo stress degli stampaggi?

In qualità di fornitore di elementi stampati, capire come analizzare lo stress degli elementi stampati è fondamentale per garantire la qualità e le prestazioni dei nostri prodotti. In questo post del blog condividerò alcuni metodi e considerazioni chiave per l'analisi delle sollecitazioni negli stampaggi.

Importanza dell'analisi delle sollecitazioni negli stampaggi

Gli stampaggi sono ampiamente utilizzati in vari settori, dall'automotive alle telecomunicazioni. La distribuzione delle sollecitazioni all'interno di uno stampo può influire in modo significativo sulla sua funzionalità, durata e sicurezza. Ad esempio, nel settore delle telecomunicazioni,Parti per stampaggio di lamiere in acciaio inossidabile di progettazione personalizzata per le telecomunicazionidevono resistere a sollecitazioni meccaniche e ambientali per garantire una trasmissione affidabile del segnale. Se lo stress non viene analizzato e gestito adeguatamente, può portare a guasti prematuri, come fessurazioni o deformazioni, che possono comportare costose riparazioni e sostituzioni.

Metodi di analisi delle sollecitazioni

Metodi sperimentali

• Misurazione con estensimetri: Questo è un metodo sperimentale comune per misurare lo stress. Gli estensimetri sono attaccati alla superficie dello stampaggio e misurano la deformazione (deformazione) del materiale. Utilizzando la legge di Hooke, che mette in relazione lo stress e la deformazione, è possibile calcolare lo stress. La misurazione degli estensimetri fornisce dati in tempo reale sulla sollecitazione in punti specifici dello stampaggio. Tuttavia, si limita a misurare lo stress superficiale e può fornire dati solo nelle posizioni in cui sono posizionati gli estensimetri.
• Fotoelasticità: I materiali fotoelastici vengono utilizzati per modellare lo stampaggio. Quando questi materiali sono sottoposti a stress e osservati sotto luce polarizzata, producono uno schema di frange che rappresenta la distribuzione dello stress. La fotoelasticità può fornire una rappresentazione visiva del campo di stress all'interno dello stampaggio, includendo sia lo stress superficiale che quello interno. Ma richiede attrezzature e materiali specializzati e l’analisi può richiedere molto tempo.

Metodi numerici

• Analisi degli elementi finiti (FEA): FEA è un potente metodo numerico per l'analisi delle sollecitazioni. Divide lo stampaggio in un gran numero di piccoli elementi e quindi utilizza equazioni matematiche per risolvere lo stress e la deformazione all'interno di ciascun elemento. La FEA è in grado di gestire geometrie e condizioni di carico complesse e può fornire informazioni dettagliate sulla distribuzione delle sollecitazioni durante l'intero stampaggio. Con lo sviluppo della tecnologia informatica, il software FEA è diventato più facile da usare e accessibile. Tuttavia, risultati FEA accurati dipendono dalla qualità dei dati di input, come le proprietà dei materiali e le condizioni al contorno.
• Metodo degli elementi di contorno (BEM): BEM è un altro metodo numerico che si concentra sui confini dello stampaggio. Riduce la dimensionalità del problema considerando solo i confini, il che in alcuni casi può portare a notevoli risparmi computazionali. Il BEM è particolarmente utile per problemi con domini infiniti o semi-infiniti. Ma presenta limitazioni nella gestione di geometrie complesse rispetto alla FEA.

Considerazioni sull'analisi delle sollecitazioni

Proprietà dei materiali

Le proprietà meccaniche del materiale di stampaggio, come il modulo di Young, il carico di snervamento e il rapporto di Poisson, hanno un impatto significativo sull'analisi delle sollecitazioni. Materiali diversi si comportano diversamente sotto stress e dati precisi sui materiali sono essenziali per un'analisi affidabile delle sollecitazioni. Ad esempio, l'acciaio inossidabile ha caratteristiche di sforzo-deformazione diverse rispetto all'alluminio e queste differenze devono essere prese in considerazione durante l'analisi.

Fattori geometrici

Anche la forma e la dimensione dello stampaggio possono influenzare la distribuzione delle sollecitazioni. Angoli acuti, fori e tacche possono causare concentrazioni di stress, che possono portare a livelli di stress locale più elevati. Durante la fase di progettazione, è importante considerare questi fattori geometrici e utilizzare raccordi e raggi appropriati per ridurre le concentrazioni di sollecitazioni. Ad esempio, nella progettazione diParti per stampaggio di lamiere in acciaio inossidabile di progettazione personalizzata per le telecomunicazioni, la forma della parte deve essere ottimizzata per ridurre al minimo le concentrazioni di sollecitazioni e garantire una distribuzione uniforme delle sollecitazioni.

Condizioni di caricamento

Comprendere le condizioni di carico a cui sarà sottoposto lo stampaggio è fondamentale per l'analisi delle sollecitazioni. Il carico può essere statico o dinamico e può includere forze meccaniche, carichi termici e fattori ambientali. Ad esempio, in un'applicazione automobilistica, lo stampaggio può essere soggetto a carico ciclico a causa delle vibrazioni, che può portare a rotture per fatica. In un'applicazione di telecomunicazioni, lo stampaggio può essere esposto a variazioni di temperatura, che possono causare stress termico. La definizione accurata delle condizioni di carico è essenziale per ottenere risultati accurati dell'analisi delle sollecitazioni.

Caso di studio: Analisi delle sollecitazioni di uno stampaggio per telecomunicazioni

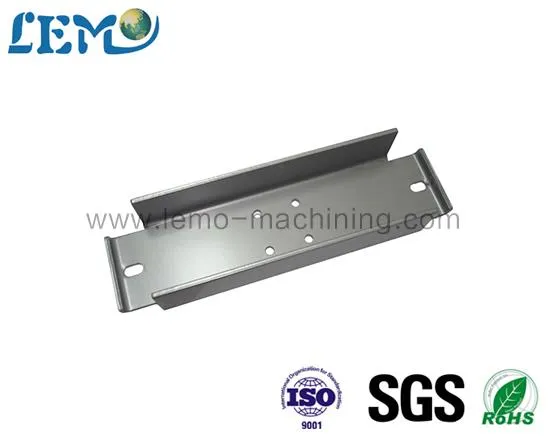

Consideriamo un caso di studio di analisi delle sollecitazioni per aParti per stampaggio di lamiere in acciaio inossidabile di progettazione personalizzata per le telecomunicazioni. Lo stampaggio è un alloggiamento per un dispositivo di telecomunicazioni e deve resistere a shock meccanici e cicli termici.

Innanzitutto, utilizziamo FEA per analizzare la distribuzione delle sollecitazioni sotto carico meccanico statico. Modelliamo lo stampaggio utilizzando tipi di elementi appropriati e definiamo le proprietà del materiale dell'acciaio inossidabile. Le condizioni al contorno sono impostate per simulare le effettive condizioni di installazione e di carico. I risultati FEA mostrano che ci sono concentrazioni di stress agli angoli dell'alloggiamento, che è un problema comune negli stampaggi di lamiere.

Per ridurre le concentrazioni di sollecitazioni, modifichiamo il disegno aggiungendo raccordi agli angoli. Ripetiamo quindi l'analisi FEA e i risultati mostrano una significativa riduzione dei livelli di stress agli angoli. Successivamente, analizziamo lo stress termico dovuto alle variazioni di temperatura. Definiamo le condizioni di carico termico in base all'ambiente operativo previsto del dispositivo di telecomunicazioni. I risultati FEA mostrano che lo stress termico è relativamente basso, ma deve comunque essere considerato nella progettazione complessiva.

Conclusione

L'analisi delle sollecitazioni è una parte essenziale del processo di progettazione e produzione degli stampaggi. Utilizzando una combinazione di metodi sperimentali e numerici e considerando le proprietà dei materiali, i fattori geometrici e le condizioni di carico, possiamo analizzare accuratamente lo stress degli stampati e ottimizzarne la progettazione per garantire prestazioni affidabili. Come fornitore di pezzi stampati, ci impegniamo a fornire pezzi stampati di alta qualità che soddisfino le esigenze specifiche dei nostri clienti. Se sei interessato ai nostri stampaggi o hai bisogno di assistenza con l'analisi delle sollecitazioni e l'ottimizzazione del progetto, non esitare a contattarci per una discussione sull'approvvigionamento.

Riferimenti

• Cook, RD, Malkus, DS e Plesha, ME (2002). Concetti e applicazioni dell'analisi degli elementi finiti. John Wiley & Figli.
• Dally, JW e Riley, WF (1991). Analisi sperimentale delle sollecitazioni. McGraw-Hill.
• Brebbia, California (1978). Il metodo degli elementi di contorno per gli ingegneri. Pentech Press.
